环控计算机测试系统为环控综合控制装置的前期原型开发、后期环控系统综合提供仿真测试平台。环控计算机测试系统为环控综合控制装置提供环境系统内部、外部激励信号，模拟航电、机电交联系统激励，采集环控综合控制装置输出，进行环控系统环境建模、仿真，为环控综合控制装置开发、验证及交付的各个阶段提供测试支持。

       环控计算机测试系统具备半实物仿真模式和实物测试模式，兼顾半实物仿真测试的低成本优势，同时最大化减少实物测试台架的建设规模和使用频率，以此来达到控制成本费用、降低实验风险、缩短实验周期的目的。

业务需求：

• 环控计算机软件开发与调试测试，包括开环的接口测试和闭环的动态测试

• 数字仿真座舱仿真，模拟驾驶舱和货舱的温度和压力动态特性

• 测试系统可实现对座舱压力系统的外围部件，包括执行机构（即排气活门、舱间平衡活门、安全活门）、舱压传感器等进行环境试验和功能测试

• 满足环控计算机验收测试要求

特征优势：

• 本解决方案基于HRT 半实物仿真平台

• 支持开环、静态测试，能够产生环控计算机所需的外部激励信号，并采集被测设备输出的信号

• 模拟与环控计算机交联的设备，驱动活门、马达执行机构调节空气流量，进而调节机舱内气压、温度

• 舱内压力、温度的变化对温度、压力传感器施加激励，最终形成构成闭环反馈系统

• 模拟机载电源系统的供电模式，测试环控计算机在各种供电模式下的响应，如应急/正常切换，模拟切换时间，测试系统是否能正常工作

• 实现数字仿真座舱的建立，模拟舱内温度和压力特性，仿真精度满足系统实验的要求

• 实现实物缩比实验舱的建立，安装座舱环控系统成品部件，接口与飞机上接口完全一致，舱压范围15~130KPa

• 提供真件台，用于安装激励器、负载模拟器、环控综合控制器、直流稳压电源等配套设备

• 提供环控系统模型库，通过对比实物舱结果和数字仿真结果，经过动态辨识的方法修正模型库，使半实物仿真结果逐步趋近全实物测试结果

功能描述：

• 成品接口测试，包括机械接口测试、电气接口自动化测试

• 数字座舱测试

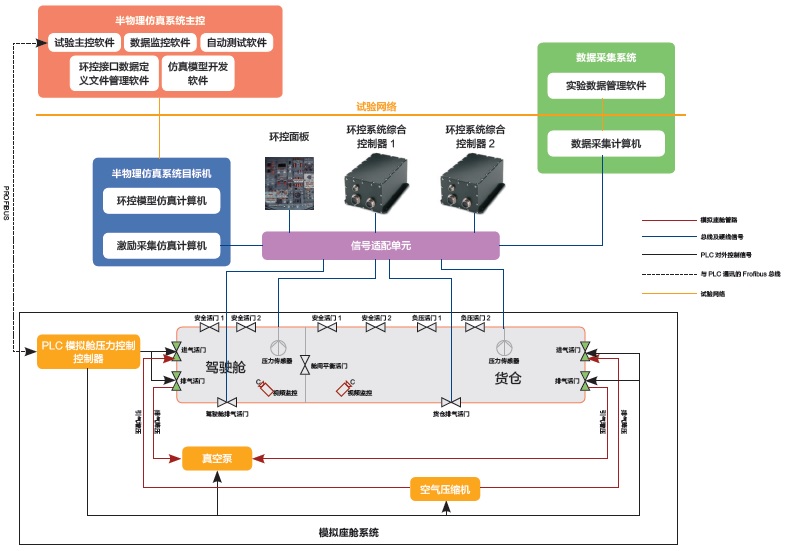

系统框图：

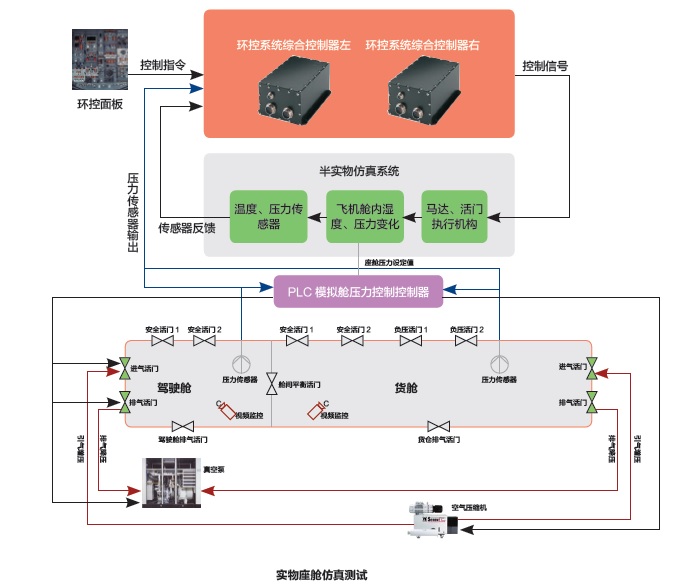

实物座舱仿真测试：

应用领域：

       本解决方案可用于飞机环控系统总体单元的分系统验收测试、成品组件的接口验收测试、传感器接口验收测试，以及总线传输功能测试。
