HWA-ZCR系列信号监测、侦查处理平台

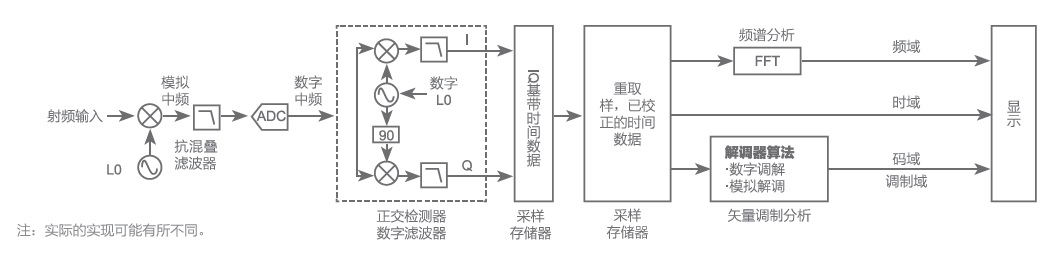

       基于高性能FPGA处理单元（可为客户提供完全自主可控解决方案），实现信号监测、处理，数据采集，记录等功能；系统提供高性能GPU运算板卡的物理接口（PCIE）以及软件接口，用户能够便捷的开发信号处理分析核心算法；可以广泛的应用于信号监测、侦查、情报收集、无线电频谱管理等领域。

产品功能：

• 支持射频信号输入、变频、滤波、增益控制

• 基于FPGA的实时信号处理：数字下变频、信道化接收等（可为客户提供完全自主可控解决方案）

• 提供用户算法接口，可嵌入用户算法

• 支持信号实时采集、存储

• 采样频率、通道数、存储容量、处理器型号可配置

• 信号自触发：信号检测，支持触发门限设置

• 信号监视浏览功能

• 存储数据高速导出

• 支持扩展高性能的GPU运算处理单元

• 本系列产品除提供部分货架产品外，支持针对不同的使用需求进行特异化定制

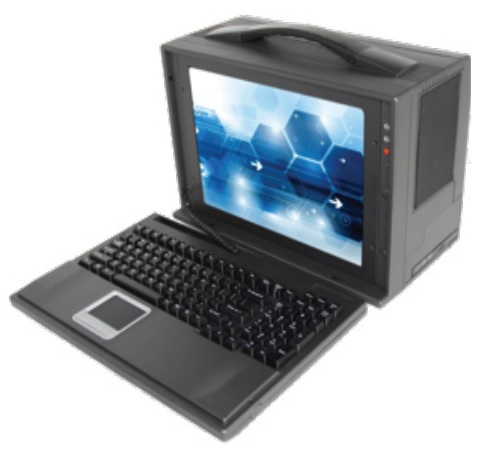

HWA-ZCR-BX-1300宽带信号处理平台

• 4通道模拟信号采集（可为客户提供完全自主可控解决方案）

• 采样率：500M-1GHzMHz/14bit、1GHz-3.6GHz/12bit、2.5G-5GHz/10bit

• 信号处理卡：1/2/4/8/16采样通道通道+1/2颗V7 690T FPGA+1颗C6678 DSP

• 可选数据处理卡1：1 颗Intel 志强处理器 + 1 颗NVIDIA GPU M6处理器

• 可选数据处理卡2：4 颗6678 DSP+Z7 FPGA

• 可选数据处理卡3：4 颗 Tesla TX1/2 GPU + K7 FPGA

• 存储容量：≥2TB

• 提供用户算法接口，可嵌入用户算法，支持PCIe动态部分可重构

• 存储速率：≥1.5GB/s

• 产品尺寸：406（W）X 293（H）X222（D）mm

• 便携式机箱设计

• 产品重量：≤15Kg

• 屏幕尺寸：15.1"

• 宽带信号采集、处理

HWA-ZCR-2U-1400卫星信号中频数字采集设备

• 通道数：1


• 输入信号中心频率：70MHz

• 输入信号带宽：36MHz

• 脉冲宽度：10~40us

• 重复周期：100-300Hz

• 输入信号幅度：-10~10dBm

• 输入信号信噪比：-10~10dB

• 输入时钟幅度：7~10dBm

• 授时精度：ns级别

• 量化位数：14bit

• 有效位：≥10bit（fin=70MHz）

• SFDR：≥70dBc（fin=70MHz）

• 对脉冲信号进行采集、实时存储，每个脉冲采样的点数，门限可以设置

• 实时捕获线性调频信号，实时捕获脉冲chirp信号，并打时标、记录

• 支持GPS授时，支持多台设备异地同步采集、存储

• 尺寸：2U，19英寸上架

• 采样时钟：200MHz，支持内部产生或外部输入

• 存储容量：1TB

• 重量：≤8Kg

• 工作温度：-20℃～＋50℃

• 供电：28V直流供电

• 用于卫星信号的地面捕获与测量

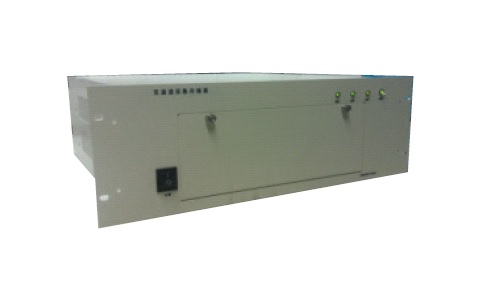

HWA-ZCR-4U-1200车载卫星信号侦查记录设备

• 采样频率： 220KHz 、2. 2MHz 、22MHz 、55MHz、220MHz

• 2通道模拟信号采集

• 量化位数：14bit

• 信号输入中频：70MHz或140MHz

• 有效位：≥10bit@70MHz，220Msps和-1dBFS

• 耦合方式：交流耦合

• SFDR ：≥ 70dBc @ 7 0MHz ，220Msps和-1dBFS

• 最大输入信号幅度：10dBm

• 数据存储带宽：≥880Mbps

• 存储容量≥2TB

• 提供软件二次开发接口

• 满足车载使用环境

• 采样时钟接口：支持内部产生，支持外参考时钟输入，支持外部采样时钟输入

• 支持内触发、外触发、连续采集工作模式，支持预缓存功能（采集之前进行数据缓存）

• 产品尺寸： 177mm×410mm×420mm

• 产品重量：≤20Kg

• 工作温度：-20℃～＋50℃

• 供电：28V直流供电

• 卫星信号的记录与分析处理，用于卫星信号侦查
