随着我国轨道交通行业的快速发展，对车-路-网一体化协同仿真的需求与日俱增。本解决方案提供车- 路- 网一体化仿真平台系统管理与集成软件，对轨道交通系统各个子系统（包括列车网络仿真子系统、列车牵引仿真子系统、列车辅助电源仿真子系统、列车制动仿真子系统、信号仿真子系统、供电仿真子系统、列车运行仿真子系统、热仿真子系统、仿真展示子系统）进行集成及管理，形成一套车-路-网一体化仿真平台，实现在实验室环境下完成轨道交通设备的功能验证与协同仿真，极大降低了轨道交通产品的研发成本，加快了产品研发速度。

业务需求：

• 协同仿真：对轨道交通系统各个子系统进行协同仿真，模拟整车运行工况，形成轨道交通系统仿真

• 系统管理：对轨道交通系统各个子系统进行集成及管理，形成一套车-路-网一体化仿真平台，实现在实验室环境下完成轨道交通设备的功能验证与协同仿真

特征优势：

• 具有自底向上的增量式系统集成与验证测试能力，可以分步完成车-路-网系统中的各个分系统子模块的功能验证与集成

• 通用系统集成验证框架，可以根据用户测试需求的变化，灵活配置和扩展

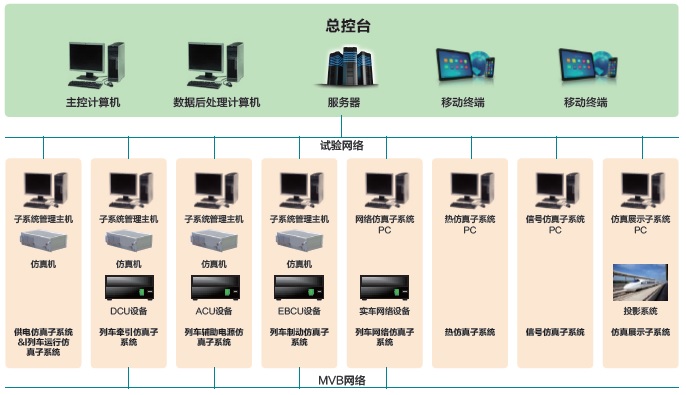

系统框图：

功能描述：

• 通过DDS 和CIA 实现各个仿真节点之间的数据有效通讯

• 具有时间同步管理功能

• 提供故障注入、在线改参等可配置的数据激励仿真功能

• 提供可配置的数据采集和监控功能

• 一键下发部署模型，自动编译形成目标代码并下载到仿真机中运行

• 快速适配各地区不同的各种线路（如长沙2 号线、北京8 号线等）和相应车辆情况，只需配置相应的仿真资源，就能进行相应的线路仿真

• 支持在自动驾驶、手动驾驶、故障状态等不同的仿真模式下，监控整车的运行工况

• 支持列车多种故障及特殊工况模拟

• 支持牵引、制动等电路参数的优化与验证

• 提供直观的监控界面显示整车当前运行工况

• 支持数据后处理和数据分析

应用领域：

       本解决方案以完整的轨道交通系统为仿真对象，构建多个仿真子系统，利用集成和管理形成轨道交通系统仿真、设计及演示平台，适用于概念验证阶段、产品研制阶段、产品验收试验阶段。
