电台作为军机、民机上的重要通信设备，承担飞机与地面台站、飞机与飞机之间的通信功能。电台的性能指标直接决定了电台的实际使用功效。本解决方案能够完成电台性能指标测试。

业务需求：

       机载电台性能指标测试系统通过模拟电台的实际通信环境，能够对歼击机、运输机、反潜机、预警机、民航飞机等多种机型的机载短波电台、超短波电台的性能指标进行检测，为电台的研发设计、功能验证、故障排除、新型通信算法验证提供便利，可以显著提高电台性能指标的检测效率，并有效降低测试差错的出现。

特征优势：

• 本解决方案基于SIVB 仿真测试系统集成验证平台

• 严格按照相关GJB 和GB 要求进行检测

• 支持多种机载短波、超短波电台型号，亦可扩展到车载电台等其他类型电台

• 能够检测短波电台在LSB、USB、AM、跳频等多种工作方式下的各项性能指标

• 能够检测短波电台的天线调谐器的性能指标

• 能够验证短波电台自适应通信功能是否正常

• 能够检测超短波电台在AM、FM、跳频、扩频、跳扩等多种工作方式下的各项性能指标

• 能够模拟电台与电台之间的通信，验证电台各项通信功能是否正常

• 能够实现自动测试，支持一键操作，实现多频点多工作模式下的批量测试

• 具备手动测试功能，能够进行非工况下的测试，有利于更好地检测电台的性能和定位故障

功能描述：

• 通信功能检测：通过电台模拟器实现对电台的通信功能进行验证

• 接收机性能指标测试：通过外部模拟电台可识别的射频信号，对电台在多种工作方式下的接收机性能指标进行检测

• 发射机性能指标测试：通过外部模拟电台可发送的音频信号，对电台在多种工作方式下的发射机性能指标进行检测

• 控制盒模拟：控制盒缺位时，可实现控制盒功能仿真，模拟控制盒与收发信机之间的通信功能

• 真实通信环境模拟：采集并流盘保存通信环境下的干扰信号，支持随时回放干扰信号，并与有用信号叠加，实现真实通信环境的模拟

• 自动测试：避免人为干预导致的测试差错，自动显示测试结果和生成测试报告

• 手动测试：允许用户根据测试需求，调整射频源、音频源、射频通路等影响测试的因素，实现在非工况下的测试

• ICD 管理：对不同型号电台的ICD 进行配置管理，能够使电台控制盒模拟功能可依据电台型号进行自动适配

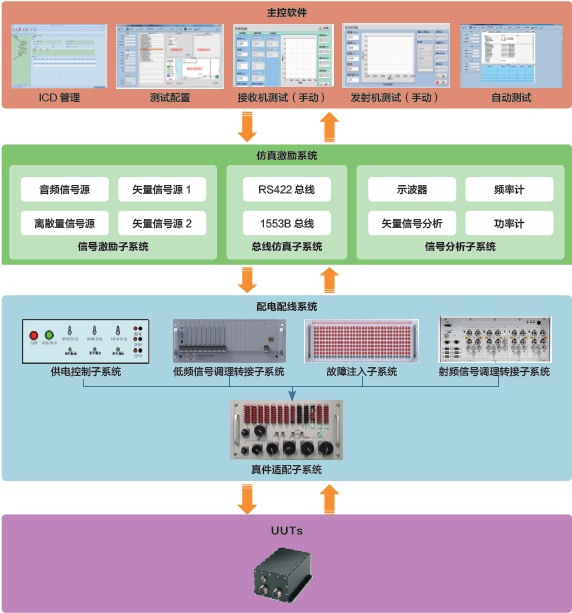

系统框图：

应用领域：

       本解决方案适用于电台研发设计单位的出厂检验、故障定位和维修后复检；适用于飞机总装单位在电台装机前的检验、发生故障时的故障定位；适用于飞机维修单位进行电台的检验、故障定位等。
