新一代电子系统一般采用多种网络、多种总线形式，多种总线信号存在的通信模拟、通信检测等需求，却面临缺乏系统的通信仿真测试手段。建立一套全面的多网络、多总线以及多信号通信系统迫在眉睫。借助本系统，系统设计人员可以通过模拟总线上的各种通信，验证和检验系统设计的可靠性和健壮性。

       多总线应用测试系统平台支持的总线包括ARINC664 总线、FC-AE 总线、FlexRay 总线以及AVB 总线等多种总线类型。系统实现多种新型通讯总线之间的数据通讯以及网关通讯，协助客户完成新型总线选型，并为客户的业务流和数据流设计、仿真及验证提供支持手段。

业务需求：

• 构建新一代总线网络的原型系统：通过建立系统仿真激励试验环境，以此探索新型总线网络应用方向。针对不同总线数据通讯的试验，可以协助设计人员探索自有业务在新型总线网络上应用的可行性

• 构建多总线网络的测试验证系统：通过搭建多总线的软硬件试验系统，完成各种业务应用的数据通讯。随时接入真实设备，实现目标设备的数据通讯，以此评估被测目标设备的接口功能与性能

• 构建多总线网络的数据采集测试系统：在不影响真实设备之间数据通讯以及设备网络构型的前提下，完成目标设备之间的数据通讯采集，评估全系统的网络通讯功能与性能

• 构建多总线网络外场测试验证系统：提供系统在外场或者实际使用场景下的测试和验证能力，能够方便快捷的搭建接口仿真环境和无损旁路采集的测试验证环境

特征优势：

• 本解决方案基于BEST 总线仿真测试平台

• 支持基于不同通讯总线的数据激励与采集，以此判定系统总线的数据传输性能是否满足设计指标

• 支持基于总线的ICD 定义与解析，通过基于客户业务的ICD 编码、传输与解析，可以评估并测试客户业务数据的通讯功能和性能

• 提供自动测试功能，以近似自然语言的形式描述测试用例，完成总线数协议测试，自动生成测试报告，极大提高试验人员的工作效率

• 提供网关转换功能，任意配置不同总线之间的数据转换，用来评估不同总线节点之间的数据通讯功能和性能

功能描述：

• 配置管理：支持不同节点的各种总线属性配置、载荷规则配置、监控控件绑定配置、数据存储属性配置、网关转换规则配置

• 网关转换：根据网关转换配置，实现不同总线之间的协议转换和数据通讯

• ICD 解析：支持用户自定义ICD 以及XML 格式的ICD 文件导入导出，系统根据ICD 文件对总线数据进行在线解析，并支持工程值和图形控件绑定，实现工程值图形化监控

• 静态测试：支持用户根据激励规则完成静态数据激励以及接口数据无损采集，实现接口通讯功能测试

• 动态测试：提供运行在被测设备上的驻留应用，通过给定的测试逻辑，实现测试端和被测端之间的总线数据通讯动态测试

• 自动测试：支持基于Python 的自动化测试用例，测试完自动生成测试报告和测试日志，用户可自行管理和编辑测试用例

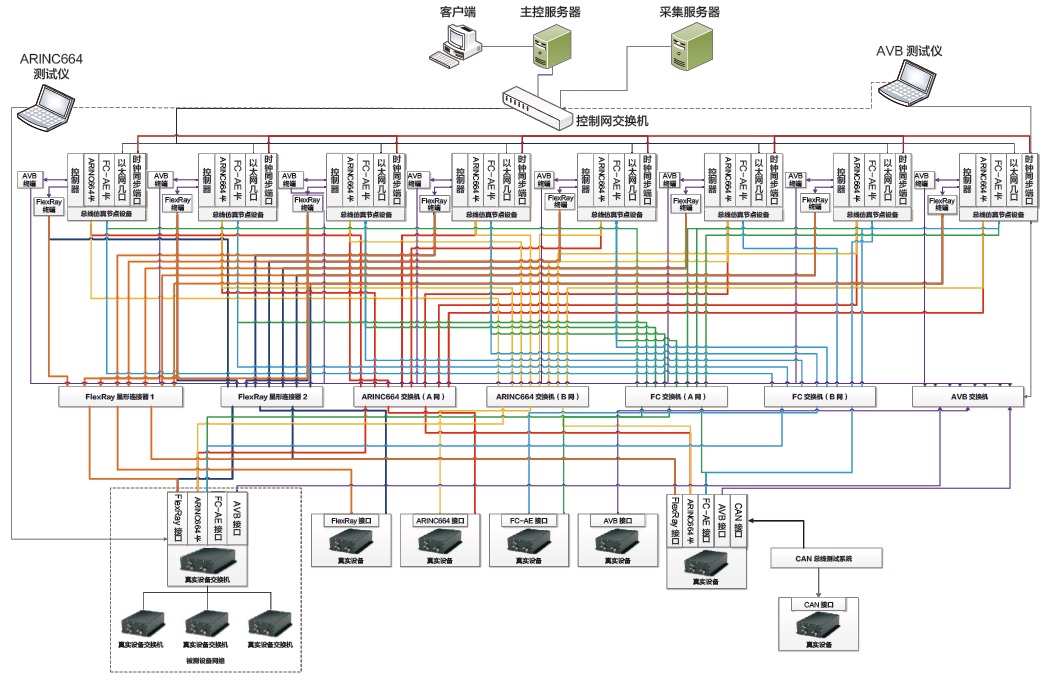

系统框图：

应用领域：

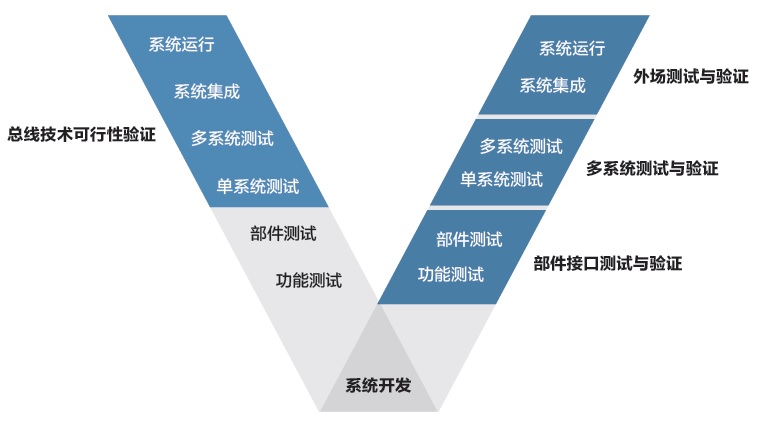

       本解决方案适用于航天、航空、轨道交通、车电等行业的主机所总线系统设计部门，完成新型总线的系统仿真验证、实验室系统测试与接口验证（单系统测试验证和多系统测试验证）以及外场环境下的系统测试。
